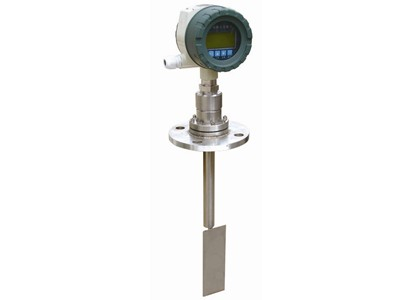

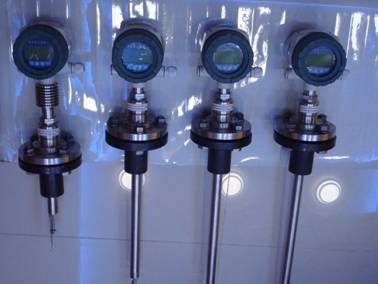

插入式靶式流量计



AK-SBL系列插入式靶式流量计是在传统隔离膜片式靶式流量计基础上,将应变传感器应用到靶式流量计上,同时采用zui新数字技术和微电子技术,将检测到的传感信号处理成与流量成正比的4~20mA信号输出,并通过双排大液晶同时显示瞬时流量和累计流量,使传统的靶式流量计无论在结构上和性能上都有显著提高。

一、产品参数
    口    径:DN15~DN500mm
    公称压力:0.6~42MPa
    工况温度:-200℃~+500℃
    精    度:±0.2~±1.5%FS
    量  程比: 1:15
    壳    体:碳钢;不锈钢(或按用户要求协商提供)
    供电方式:内置3.6VDC锂电池(两年换一次,不带信号输出);外供24VDC(带信号输出)
    输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
    防护等级:IP65;IP67
    防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
    执行标准:Q/BET05-06
    表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
    连接法兰:国标(GB/T)系列;化工(HG)系列;机械(JB/T)系列;亦可按客户要求协商制作

二、典型应用
气体类:
    煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类:
    重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类:
    过热蒸汽、饱和蒸汽

三、产品特点
    ·整台仪表在设计中无可动部件,插入式结构,拆卸方便
    ·可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
    ·整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
    ·仪表内设自检程序,故障现象一目了然
    ·传感器不与被测介质接触,不存在零部件磨损,使用可靠
    ·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
    ·具有多种安装方式供选择,如选择在线插入式,安装费用低
    ·具有一体化温度、压力补偿,直接输出质量或标方
    ·具有可选小信号切除、非线性修正、滤波时间可选择
    ·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
    ·计量准确,精度可达到0.2%
    ·重复性好,一般为0.05~0.08%,测量快速
    ·压力损失小,仅为标准孔板的1/2△P左右
    ·抗干扰,抗杂质能力特强
    ·可根据实际需要更换阻流件(靶片)而改变流量范围
    ·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
    ·安装简单方便,易维护
    ·多种输出形式,能远传各种参数
    ·抗震动性强,一定范围内可测脉动流

三、流量计外形及安装尺寸

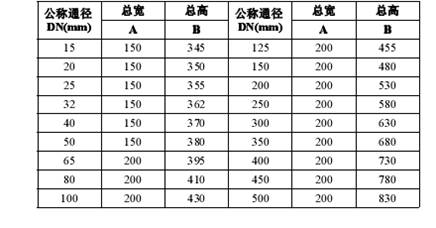

1、法兰管道式

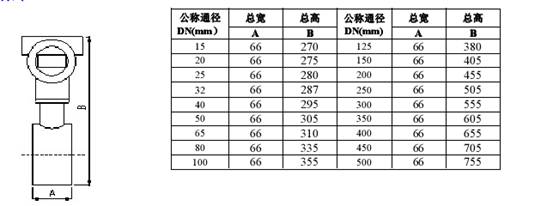

2、夹持式

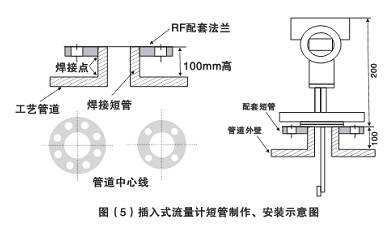

3、插入式分为固定式和在线可拆卸式

a、固定式

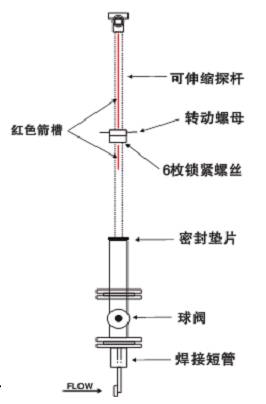

b、在线可拆卸式

4、流量计法兰连接

a、法兰规格:公称压力0.6MPa~42.0MPa;

b、法兰尺寸主要采用国家标准GB/T系列,并可采用化工行业标准HG系列、

机械行业标准JB/T系列,也可协商提供按照客户要求的法兰。

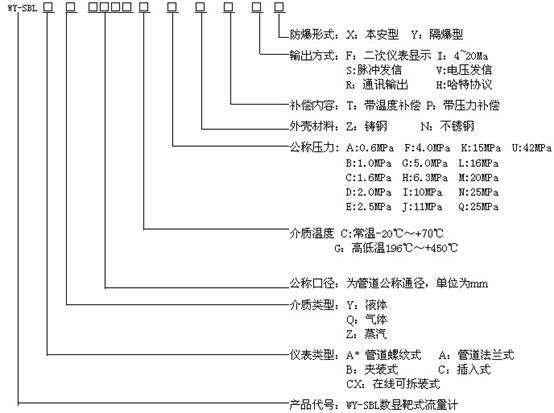

四、选型表





<
