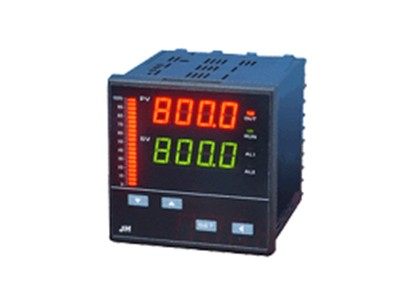

PID调节仪
一、概述
AK-800智能PID调节仪与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、并配合各种执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制、报警控制、数据采集、记录。
二、功能特点
输入功能
自动校准和人工校准功能
手动/自动无扰动切换功能
可选择适应加热或制冷的正/反作用
控制输出信号限幅
采用模糊控制理论和传统PID控制相结合的方式，使控制过程具有响应快、超调小、稳态精度高的优点，对常规PID难以控制的大纯滞后对象有明显的控制效果
三、主要技术指标
基本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管显示
采样周期：0.5S
报警输出：二限报警，报警方式为测量值上限、下限及偏差报警，继电器输出触点容量 AC220V/3A
控制输出：⑴继电器触点输出
⑵固态继电器脉冲电压输出（DC12V/30mA）
⑶单相/三相可控硅过零触发
⑷单相/三相可控硅移相触发
⑸模拟量4～20mA、0～10mA、1～5V、0～5V 控制输出
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
馈电输出：DC24V/30mA
电 源：开关电源 85～265VAC 功耗4W以下
四、选型表
|
代 码 |
说 明 |
|
|
AK-800 |
|
智能数字显示调节仪 |
|
外型尺寸 |
A |
横式160×80×125mm |
|
A/S |
竖式80×160×125mm |
|
|
B |
方式96×96×110mm |
|
|
C |
横式96×48×110mm |
|
|
C/S |
竖式48×96×110mm |
|
|
D |
方式72×72×110mm |
|
|
报警输出 |
-B□ |
B0无报警输出；B1-B4,1-4点报警 |
|
控制输出 |
-X1 |
4-20mA输出 |
|
-X2 |
0-10mA输出 |
|
|
-X3 |
1-5V输出 |
|
|
-X4 |
0-5V输出 |
|
|
通讯输出 |
-P |
微型打印机 |
|
-R |
串行通讯RS232 |
|
|
-S |
串行通讯RS485 |
|
|
馈电输出 |
-V12 |
带DC12V馈电输出 |
|
-V24 |
带DC24V馈电输出 |
|
|
供电电源 |
-W |
220VAC供电 |
|
输入信号 |
-Sn |
参见“输入信号类型表” |
五、输入信号类型表
|
参数提示符 |
输入信号内容 |
参数提示符 |
输入信号内容 |
|
tc-K |
K型 |
rtd |
0-400Ω |
|
tc-S |
S型 |
1000 |
Pt1000 |
|
tc-E |
E型 |
bA1 |
BA1 |
|
tc-b |
B型 |
bA2 |
BA2 |
|
tc-t |
T型 |
0-50 |
0-50mA |
|
tc-n |
N型 |
0-5V |
0-5V |
|
tc-j |
J型 |
1-5V |
1-5V |
|
P100 |
Pt100 |
0-20 |
0-20mA |
|
C100 |
Cu100 |
0-10 |
0-10mA |
|
Cu50 |
Cu50 |
4-20 |
4-20mA |
<
