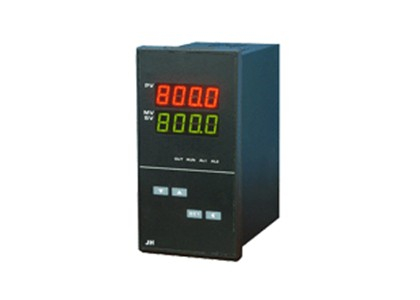

双通道显示调节仪
一、概述
AK-402智能双通道显示调节仪与各类传感器、变送器配合使用，可同时对两路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯。
二、功能特点
输入功能；
具有自校准和人工校准功能；
多重保护、隔离设计、抗干扰能力强、可靠性高；
良好的软件平台，具备二次开发能力，可以满足特殊的功能要求；
先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便；
三、主要技术指标
基本误差：0.5%FS或0.2%FS±1个字
分 辨 率：1/20000、14位A/D转换器
显示方式：双排四位LED数码管分别同时显示
采样周期：0.2秒
报警输出：每个通道可分别带二限报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/3A或AC220V/1A。
变送输出：每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精 度：±0.1%FS，12位D/A
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定。
馈电输出：DC24V/50mA
电源：开关电源85——265VAC 功耗4W以下
四、选型表
|
代 码 |
说 明 |
|
|
AK-402 |
|
智能双通道显示调节仪 |
|
外型尺寸 |
A |
横式160×80×125mm |
|
A/S |
竖式80×160×125mm |
|
|
B |
方式96×96×110mm |
|
|
C |
横式96×48×110mm |
|
|
C/S |
竖式48×96×110mm |
|
|
D |
方式72×72×110mm |
|
|
F |
方式48×48×110mm |
|
|
第一通道报警点 |
-B□ |
B1-B2，1-2点报警 |
|
第二通道报警点 |
-B□ |
B1-B2，1-2点报警 |
|
第一通道变送输出 |
-X1 |
4-20mA输出 |
|
-X2 |
0-10mA输出 |
|
|
-X3 |
1-5V输出 |
|
|
-X4 |
0-5V输出 |
|
|
第二通道变送输出 |
-X1 |
4-20mA输出 |
|
-X2 |
0-10mA输出 |
|
|
-X3 |
1-5V输出 |
|
|
-X4 |
0-5V输出 |
|
|
通讯输出 |
-P |
微型打印机 |
|
-R |
串行通讯RS232 |
|
|
-S |
串行通讯RS485 |
|
|
馈电输出 |
-V12 |
带DC12V馈电输出 |
|
-V24 |
带DC24V馈电输出 |
|
|
供电电源 |
-W |
220VAC供电 |
|
第一通道输入信号 |
-Sn |
参见“输入信号类型表” |
|
第二通道输入信号 |
-Sn |
参见“输入信号类型表” |
五、输入信号类型表
|
参数提示符 |
输入信号内容 |
参数提示符 |
输入信号内容 |
|
tc-K |
K型 |
rtd |
0-400Ω |
|
tc-S |
S型 |
1000 |
Pt1000 |
|
tc-E |
E型 |
bA1 |
BA1 |
|
tc-b |
B型 |
bA2 |
BA2 |
|
tc-t |
T型 |
0-50 |
0-50mA |
|
tc-n |
N型 |
0-5V |
0-5V |
|
tc-j |
J型 |
1-5V |
1-5V |
|
P100 |
Pt100 |
0-20 |
0-20mA |
|
C100 |
Cu100 |
0-10 |
0-10mA |
|
Cu50 |
Cu50 |
4-20 |
4-20mA |
<
