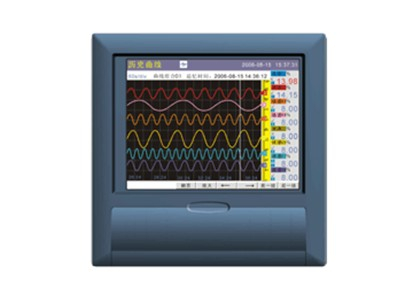

中长图彩屏无纸记录仪

一、概述
AK-800R中长图彩屏无纸记录仪，40路输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

二、功能特点

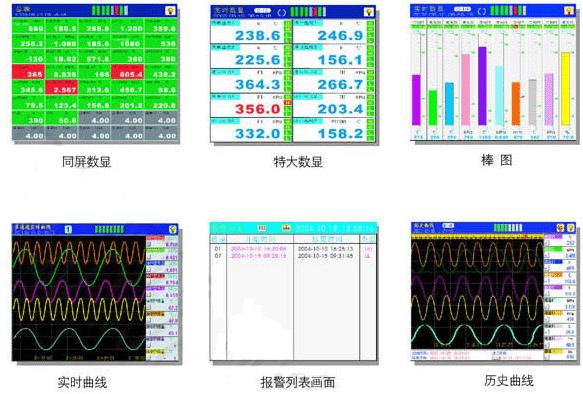

◆进口SHARP 10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角。
◆屏幕亮度可以自由调节；
◆采用高速、高性能32位ARM微处理器，画面响应时间小于0.5秒，可同时实现40路信号的检测、记录、显示和报警。
◆ 采用zui新大规模集成电器，国际名厂元器件精心设计。
◆32位大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据。
◆全隔离输入，可输入多种信号，无需跳线，通过软件组态即可；
◆工程量显示数值范围宽，可显示5位数值：-9999～19999；
◆支持真空度科学计数法显示；
◆曲线显示可以自由组合，自定义曲线颜色；
◆曲线走纸方式可设定横向或纵向；
◆中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
◆内置国标二级字库（6500汉字），使用T6拼音输入法，自由输入位号和单位；
◆报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录zui近的15条报警信息；
◆使用USB接口转存和备份历史记录，支持128M、256M、512M优盘；
◆标准串行通讯接口：RS-485和RS-232C；
◆10M Ethernet标准RJ45接口；
◆标准Modbus TRU通讯协议，除支持本公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行组态软件，无需专用驱动。
◆可外接微型打印机支持手动打印、定时自动打印，满足用户现场打印的需要；
◆集成硬件实时时钟，掉电情况下时钟也能准确运行；
◆开关电源，85VAC-265VAC范围内正常工作；
◆提供变送器+24VDC隔离配电；
◆金属外壳，允许在恶劣的环境下使用。



三、技术参数

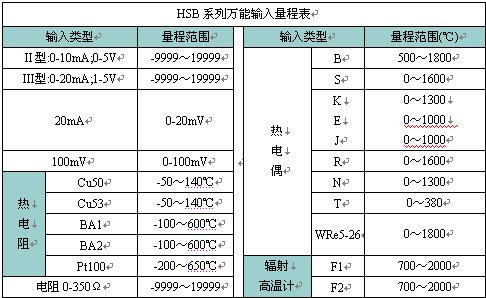

◆输入信号
全隔离输入：YF800系列仪表允许40路不同类型的信号直接输入，通道间全隔离，隔离电压大于400V

◆输出信号
配电：8路配电，4组24VDC输出，输出电流50MA/组
32路可组态继电器触点输出，触点容量为3A、250VAC（阻性负裁）默认为常开触点。
zui多8路模拟量变送输出，4-20MADC，负载电阻＜600Ω
◆通讯、打印
通讯接口：RS-232C、RS-485和Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
打印接口：RS-232直接连接串行微型打印机
◆记录时间

◆精度
±0.2%FS
◆显示方式
640×480点阵、高亮度、大屏幕、宽视角10.4寸真彩图形液晶显示屏，CCFL背光
◆保护方式
内置FLASH存储器保护参数和历史数据，断电后可保存。
◆供电电源
开关电源85VAC-265VAC，50Hz±5%

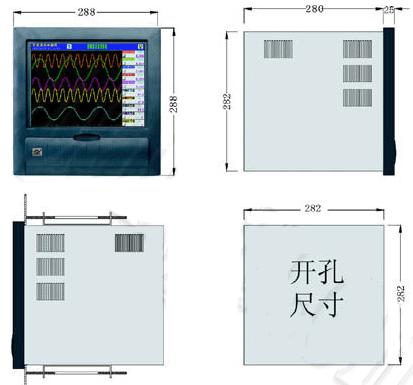

四、仪表外形尺寸，安装方法及开孔尺寸
