用途
|
|
|
|
AK-3051DP差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。
|
|
|
|
通用技术性能和参数
|
|
|
|
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选
择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
负载特性：
量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2%
（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
阻 尼：通常可在0.1至16秒之间任意设定。
启动时间：<2秒，不需预热
|
|
|
|
|
|
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：DP类零位误差：对于14MPa，±0.1%zui大量程限值或±0.25%zui大量程限值（量程代号为3)，在管
道压力下通过调零给予校正。
HP类零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）
|
|
|
|

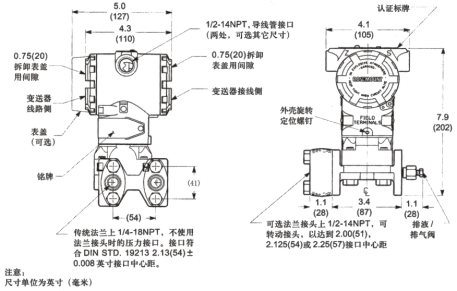

典型产品外形尺寸
|
|
|
|
|
|
安装形式
|
|
|
|
变送器的安装方式有三类：一是借助于多种结构的安装支架（图A～C ），独立安装于测量对象之外，适用于DP、HP、DR、DP 、GP和AP型；
|
|
|
|
|
|
|
A.板装弯支架.订货代号B2
|
B.管装弯支架.订货代号B1
|
C.管装平支架.订货代号B3
|
|
|
|
|
|
|
|
引压形式
|
压力容室螺孔引入
|
椭圆接头螺孔引入
|
一体化安装平衡阀引入
|
|
特征
|
引压管直接与压力容室的螺孔
NPT 联接
|
引压管通过椭圆接头上的螺孔
NPT 与压力容室联接
|
引压管通过与其焊接的球形接
头，与平衡阀及压力容室联接
|
|
图例
|
|
|
|
|
适用范围
|
压力变送器
|
压力变送器或差压变送器
|
差压变送器
|
|
|
|
●引压连接方式
|
|
|
表4 引压方式
|
|
|
|
选件类型
|
代号
|
名 称
|
示 意 图
|
说 明
|
|
引压附件
|
不注
|
椭圆接头
|
_____
|
引压孔为椭圆接头内螺纹NPT
|
|
C1
|
NPT 外
螺纹接头
|
|
一端与椭圆接头内螺纹孔相连，另一端与引压管φ13相焊接。
|
|
C2
|
M20×1.5
丁字接头
|
|
一端压紧在变送器的压力容室或三阀组上，另一端与引压管φ13相焊接。
|
|
C3
|
NPT 外
螺纹接头
|
|
一端拧入变送器压力容室的内螺纹孔内，另一端与引压管φ13相焊接。
|
|
接触介质O形环
|
不注
|
氟橡胶
|
|
在浓酸、强氧化酸、有机溶液中较
稳定，不能用于氨类介质。
|
|
W2
|
丁腈橡胶
|
具有良好的耐油性和耐寒性。
|
|
W3
|
乙烯-丙烯
橡胶
|
有良好的耐臭氧性。耐气候性，不宜用于汽油或变压器油中。
|
|
W4
|
氯丁橡胶
|
抗臭氧和耐油性好，耐中强酸和氨类物质。
|
|
输入/输出
特 性
|
不注
|
正向特性
|
|
输出电流与输入压力成正比。
|
|
V1
|
反向特性
|
1.对DP、HP或DR用户可先通过正向特性调准量程，再采用负迁移将无压力输入时的电流调为20mA，然后把被测压力接到低压侧即可实现。
2.对GP须通过制造厂专门装配和调试来实现。
|
|
防 爆
|
I
|
本安型
|
____
|
防爆标志ExiaⅡCT5
|
|
表面处理
|
K1
|
脱脂处理
|
____
|
脱脂后干燥处理
|
|
K2
|
用惰性液灌充元件，并经脱脂处理。
|
|
|
|
AK-3051DP型差压变送器
|
|
|
|
代号 测量范围 （KPa）
|
|
3
4
5
6
7
8
|
0 - 1.3 ～ 7.5
0 - 6.2 ～ 37.4
0 - 31.1 ～ 186.8
0 - 117 ～ 689.5
0 - 345 ～ 2068
0 - 1170 ～ 6895
|
|
|
|
|
代号 输出形式
|
|
E
SF
S
|
4～20mA.DC 模拟放大器，线性输出
4～20mA.DC 数字放大器，兼有平方根输出，并带4位LCD数字显示
4～20mA.DC 智能放大器，可选择开方或线性，并采用HART协议通讯
|
|
|
|
|
代号 容室和接头材质 排气/排液阀材质
|
|
1
2
3
4
|
碳钢镀铬 316钢
316钢 316钢
哈氏合金C 哈氏合金C
蒙耐尔合金 蒙耐尔合金
|
|
|
|
|
代号 隔离膜片材质
|
|
2
3
4
5
|
316L钢
哈氏合金C
蒙耐尔合金
钽
|
|
|
|
|
代号 静压允许值 (MPa)
|
|
B
C
D
|
5
10
14
|
|
|
|
|
代号 灌充液种类
|
|
无
F
|
低粘度硅油
氟油(惰性液,用于制氧系统)
|
|
|
|
|
代号 选用件
|
|
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
|
数显指示表 4位LCD数字显示
管装弯支架（安装管φ60）
板装弯支架
管装平支架（安装管φ60）
排气/排液阀装在容室侧面的上部
排气/排液阀装在容室侧面的下部
椭圆接头内螺纹NPT
NPT外螺纹接头
M20×1.5丁字接头
NPT外螺纹接头
隔爆型，防爆标志ExdⅡBT4-6
本安型，防爆标志ExiaⅡCT5
|
|
|
|
|
|
|
|
AK-3051DP 5 E 2 3 C F M3 B2 0～150KPa 选型举例
|
|
