投入式液位变送器

产品分类: 液位变送器
投入式 液位变送器 结构类型 AK-LC缆式液位变送器 AK-LR杆式液位变送器 AK-LD直装式液位变送器 AK-LC 外形尺寸 AK-LC缆式液位变送器 (普通形式连接) 1、变送器外壳 2、信号线缆接头 3、传感器电
相关标签:
订购热线:0517-86919886
AK-SX7083流量积算仪
AK-SX7083流量积算仪
◆ 本仪表适合于蒸汽和一般气体的测量,可用于内部计量和贸易计量。 ◆ 本仪表符合新版流量积算仪检定规程《JJG1003-2016》 ◆ 本安装使用手册是以具备一定的流量计经验知识为对象编写的,使
数显压力表
数显压力表
AK-SXYLB数字压力表为全电子结构。前端采用高精度压阻式压力传感器,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理,
乙酸乙酯液位计
乙酸乙酯液位计
乙酸乙酯液位计是公司引进吸收国外同类产品,并加以提高的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位,全过程测量无盲区

投入式液位变送器

结构类型



    AK-LC缆式液位变送器
    AK-LR杆式液位变送器
    AK-LD直装式液位变送器

AK-LC外形尺寸



AK-LC缆式液位变送器
(普通形式连接)
1、变送器外壳
2、信号线缆接头
3、传感器电缆
4、传感器外壳
5、传感器

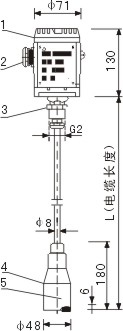

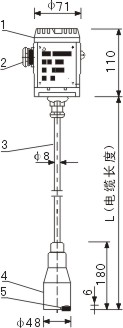

AK-LC缆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器

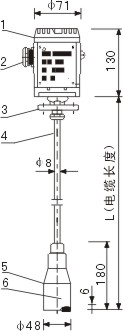

AK-LC缆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器

AK-LD外形尺寸                     AK-LR外形尺寸

YF-LD直装式液位变送器
1、变送器外壳
2、信号线缆接头
3、连接法兰

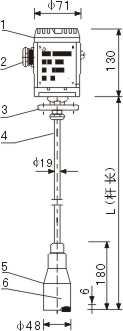

YF-LR杆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器

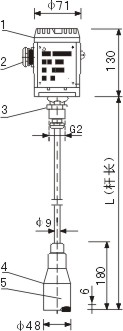

YF-LR杆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器



固定配件



    AK-LC/LR型缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时,可选择普通形式的液位变送器,它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。


墙壁安装
[1-螺钉M5, 2-膨胀螺钉M8]


水平管架安装




垂直管架安装



配重和防护罩



    在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用。配重以法兰形式提供(DN50、PN4.0MPa、GB116.7-88),用户可以用螺栓将其固定于工艺设施。
    在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。

                       配重示意图
                     1、传感器外壳
                     2、螺钉M3
                     3、法兰DN50

               防护罩示意图
              1、传感器外壳
              2、螺钉M3
              3、防护罩



法兰尺寸

公称通径

DN

法兰外径

D

螺栓孔中
心圆直径
K

螺栓孔径

n

螺栓数量

螺栓尺寸

Th

密封面直径

d

密封面高度

f

法兰厚度

G

50

165

125

18

4

M16

99

3

20

80

200

160

18

8

M16

132

3

24

100

235

190

22

8

M20

156

3

24



静压式液位变送器标准量程表

压力范围

代号

满量程调节范围

允许过载(MPa)

0~10KPa

D3

1~10KPa

0.6

0~20KPa

D5

10~20KPa

0.6

0~40KPa

D7

12~40KPa

0.6

0~60KPa

D8

20~60KPa

0.6

0~100KPa

E1

30.0~100KPa

1.0

0~160KPa

E2

60.0~200KPa

1.0

0~200KPa

E3

60.0~200KPa

1.0

0~250KPa

E4

120.0~400KPa

1.0

0~400KPa

E5

120.0~400KPa

1.0

0~0.6MPa

F1

0.2~0.6MPa

2.0

0~1.0MPa

F2

0.3~1.0MPa

2.0



静压式液位变送器型号内容


类型

YF-L1C缆式陶瓷电容型
YF-L2C缆式扩散硅型
YF-L1R杆式陶瓷电容型
YF-L2R杆式扩散硅型
YF-L1D直装式陶瓷电容型
YF-L2D直装式扩散硅型

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接件材料

3
9

不锈钢1Cr18Ni9Ti
特殊约定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接方式

F
Z
Y

法兰DN50 PN1.6MPa Gb9119
配安装支架
特殊约定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接材料

3
5
9

不锈钢1Cr18Ni9Ni
丁腈橡胶与聚氯乙烯复合物
特殊约定材料

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

传感器密封材料

1F
2F
9F

氟橡胶
丁腈橡胶
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

输出信号

2
9

4~20mA二线
特殊约定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

外壳类型

A
B
Y

铝外壳无现场指示IP65
铝外壳带现场指示IP65(模拟显示表)
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

精度等级

2
5
6
7
9

0.2
0.5
1.0
2.0
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

配重

H
Z
Y

无配重
标准配重
特别约定

|
|
|
|
|
|
|
|
|
|
|











安装尺寸(单位)

|
|
|
|
|
|
|
|
|









量程代码

|
|
|
|
|
|
|







附加功能

I
L

本安型ExiaⅡCT5
传感器电缆长度(m)

|
|
|





AK-L1C

3

F

3

1F

2

B

5

H



D7

IL(5m)



选型举例



<
