工作原理

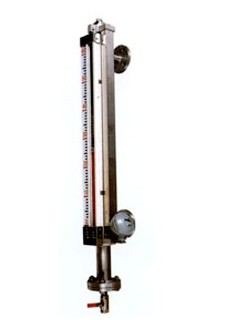

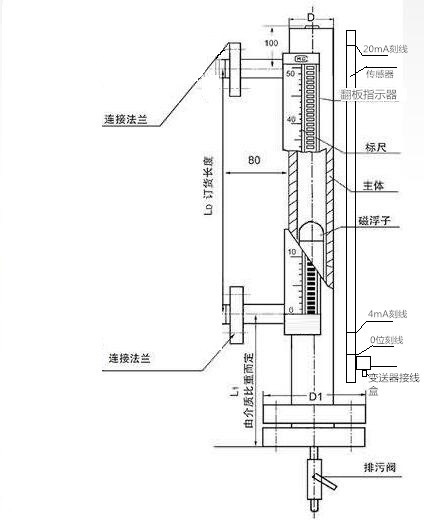

UDZ-2型电远传磁浮子液位计主要由主体、磁浮子、传感器、变送器和显示仪五部分组成。其工作原理是以主体内的磁浮子随液位的升降而同时吸合传感器内相应位置上的干簧管，从而使传感器内的总电阻（或电压）发生相应的变化，然后通过变送器将电阻 （或电压）的转变成4-20mA.DC的标准电流输出，再由我厂专门配套的数显液位控制仪，显示液位和设定上、下限报警，实现液位的位式控制或调节。此外亦可与我厂的光柱数显仪配套，显示更为直观。或者与其它可以接受4-20mA.DC信号输入的任何显示仪或调节器相配套，实现对液位的远距离显示、位式控制、断续或连续的PID调节。

产品特点:
适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
指示新颖，读数直观、醒目，可根据用户方便改变观察角度。
测量范围大，不受储罐高度限制。
指示机构与被测介质隔离，因而密封好，可靠性高。
耐高温，可采用不褪色铝合金翻柱。
结构简单，安装方便，维护费低。
远传装置：
输出信号：4～20mA
负载阻抗：350Ω（24VDC时）
供电电源：18～30VDC（额定24VDC）
环境温度：-40～80℃
相对湿度：≤90%RH
功    耗：0.5W

安装

检查指示器零位片与连接法兰中心是否成一直线，如有松动，调好后拧紧夹箍螺钉。UDZ-2型磁性电远传液位计出厂时经调校合格后用抱箍固定在一起，（移动磁性浮子组件，使显示器显示位置应与变送器输出相对应）。

（用户也可按需自行调节）

将液位计与容器接口法兰面间加密封垫将对接螺钉均匀拧紧。用矫正器将翻板指示器内翻板慢慢从下至上，再从上至下翻转数遍，zui后都翻数成白色的面（不能用磁浮子在翻板指示上翻转翻板片）。轻轻放入磁浮子，注意箭头向上（重端向上），切莫放反。装上密封垫及法兰盖，螺钉均匀拧紧。仔细检查各连接部分，完好无误，方可投入使用。
