食用油液位计

江苏奥科仪表有限公司

销售热线:0517-86919886  / 15261725556 柏经理

一、食用油液位计原理:

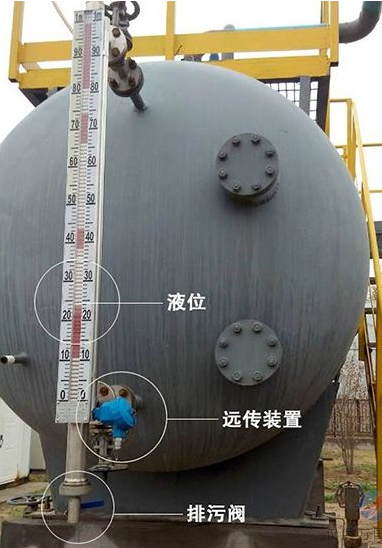

   食用油液位计根据浮力原理和磁性耦合作用而成。当容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红或白翻转180度,当液位上升时,翻柱有白色转为红色,当液位下降时,翻柱又红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。

  江苏奥科仪表有限公司的食用油液位计的zui显著特点是液体介质与指示器隔离,所以在任何情况下都可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是QIN氟酸等强腐蚀性介质液位测量的zuiJIA选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。

用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号 ,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

二、食用油液位计基本参数:

测量范围200~15000mmL1:与介质的比重及浮子的材质有关,详见下表

1、量程范围:250mm以上;

2、介质密度:≥0.4g/cm3;

3、介质粘度: ≤0.02Pa.S;

4、工作温度:PP-40~80℃,PTFE-40~150℃;
5、压力等级:≤32MPa;
6、测量精度:L=500~1000mm≤1.5%FS,L>1000mm≤1.0%FS;
7、安装方式:侧装式、顶装式;
8、防护等级:IP65;
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型);
10、传输方式:4~20mA 或 开关量 ;
11、接液材质:PP、PTFE;

12、浮子材质:316L、PVC/UPVC/CPVC/PTFE/钛等。

注:我厂液位计选用FM 当液位计安装受环境影响。空间位置L1<300,订货时应明显提出。

、食用油液位计优点:

1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。

2、配上下限开关输出,可实现远距报警,限位控制。

3、配变送器可实现液位远距报指示,检测与控制。

4.比传统的玻璃管,板式液位计具有更高的可靠性,安全性,先进性,实用性。

5.磁翻板液位计zui显着的特点是液体介质与指示器隔离,所以在任何情况下都,可靠,耐用,而且各种型号的磁翻板液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁。

6.配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mA标准信号,实现远距离指示、检测、记录与控制。

、食用油液位计技术要求:

测量范围:0~5000mm

准确度: ±10mm ±16mm

翻柱直径:10mm,16mm

公称压力:2.5MPa

介质密度:≥0.7g/cm3(特殊要求可达0.45g/cm3)

介质温度:-20~+350℃

接液材质:不锈钢304/316/316L及PP材质

介质粘度:≤2.0Pa.s

环境振动:频率≤25Hz振幅≤0.5mm

、食用油液位计技术参数:

安装形式

内容

侧装式

顶装式

安装间距
(测量范围)

500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm

500,800,1100,1400,1700,
2000,2500,3000mm

工作压力

0.6,1.6,2.5,4.0MPa

0.6,1.6,2.5MPa

介质密度

≥ 0.5g/cm 3

≥ 0.76g/cm 3

连接法兰

不锈钢

法兰 20-40(D N 20 P N 4.0)
(GB9119-88)

法兰 200-25(D N 200 P N 2.5)
(GB9119-88)


ABS

法兰 20-10(D N 20 P N 1.0) (GB9119-88)

法兰 200-6(D N 200 P N 0.6)
(GB9119-88)

主体材料

ABS( 工作压力 0.6MPa) 1Cr18Ni9T

介质温度

-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )

环境温度

-40 ℃ ~+70 ℃

示值误差

± 10mm

介质粘度

≤ 1st(10 - 4 m/s)

上下限开关
输出

1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4

电远传连续显示

1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型




、食用油液位计安装:

1、液位计安装须垂直,以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。

3、安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

5、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。

6、根据介质情况,可定期找开排污法兰清洗主体管沉淀物质

七、食用油附加功能选择项

常开型:高于报警点闭合

常闭型:高于报警断开

开关容量:250VAC1A(阻性)  250VAC 0.3A(感性)

开关寿命:1×105次

液位变送器:

输出电流:4~20Madc(二线制)

分辨率:±1cm      负载电阻:500Ω(24VDC供电时)

传送距离:>3000m   工作电源:12~36VDC

智能液位变送器:

输出类型:RS485数据输出和一路4~20mADC任意连接

分辨率:0.1%F.S       负载电阻:0~36VDC

保温形式:

蒸汽夹套和水循环夹套,是在液位计主导管外增加一层筒体,供蒸汽、循环水或导热油流通。

真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。

双层夹套,一般是指在蒸汽般热夹套外再做一层真空夹套。

电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。
