 结构类型
|
|
|
AK-LC缆式液位变送器
AK-LR杆式液位变送器
AK-LD直装式液位变送器
|
|
|
AK-LC外形尺寸
|
|
|
|
|
|
|

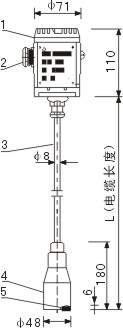

AK-LC缆式液位变送器
（普通形式连接）
1、变送器外壳
2、信号线缆接头
3、传感器电缆
4、传感器外壳
5、传感器
|

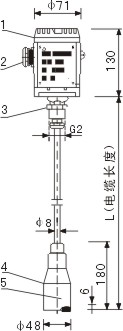

AK-LC缆式液位变送器
（外螺纹形式连接）
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器
|

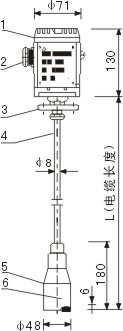

AK-LC缆式液位变送器
（法兰形式连接）
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器
|
|
AK-LD外形尺寸 AK-LR外形尺寸
|
|
|
|
|
|
YF－LD直装式液位变送器
1、变送器外壳
2、信号线缆接头
3、连接法兰
|

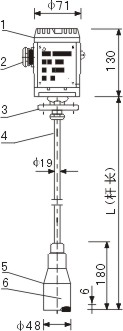

YF－LR杆式液位变送器
（法兰形式连接）
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器
|

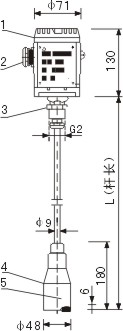

YF－LR杆式液位变送器
（外螺纹形式连接）
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器
|
|
|
固定配件
|
|
|
AK-LC/LR型缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时，可选择普通形式的液位变送器，它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。
|
|

墙壁安装
[1-螺钉M5, 2-膨胀螺钉M8]
|
|
水平管架安装
|
|
垂直管架安装
|
|
|
配重和防护罩
|
|
|
在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用。配重以法兰形式提供（DN50、PN4.0MPa、GB116.7-88），用户可以用螺栓将其固定于工艺设施。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。
|
|
|
|
|
配重示意图
1、传感器外壳
2、螺钉M3
3、法兰DN50
|
防护罩示意图
1、传感器外壳
2、螺钉M3
3、防护罩
|
|
|
法兰尺寸
|
|
公称通径
DN
|
法兰外径
D
|
螺栓孔中
心圆直径
K
|
螺栓孔径
n
|
螺栓数量
|
螺栓尺寸
Th
|
密封面直径
d
|
密封面高度
f
|
法兰厚度
G
|
|
50
|
165
|
125
|
18
|
4
|
M16
|
99
|
3
|
20
|
|
80
|
200
|
160
|
18
|
8
|
M16
|
132
|
3
|
24
|
|
100
|
235
|
190
|
22
|
8
|
M20
|
156
|
3
|
24
|
|
|
静压式液位变送器标准量程表
|
|
压力范围
|
代号
|
满量程调节范围
|
允许过载(MPa)
|
|
0～10KPa
|
D3
|
1～10KPa
|
0.6
|
|
0～20KPa
|
D5
|
10～20KPa
|
0.6
|
|
0～40KPa
|
D7
|
12～40KPa
|
0.6
|
|
0～60KPa
|
D8
|
20～60KPa
|
0.6
|
|
0～100KPa
|
E1
|
30.0～100KPa
|
1.0
|
|
0～160KPa
|
E2
|
60.0～200KPa
|
1.0
|
|
0～200KPa
|
E3
|
60.0～200KPa
|
1.0
|
|
0～250KPa
|
E4
|
120.0～400KPa
|
1.0
|
|
0～400KPa
|
E5
|
120.0～400KPa
|
1.0
|
|
0～0.6MPa
|
F1
|
0.2～0.6MPa
|
2.0
|
|
0～1.0MPa
|
F2
|
0.3～1.0MPa
|
2.0
|
|
|
静压式液位变送器型号内容
|
|
|
类型
|
|
YF－L1C缆式陶瓷电容型
YF－L2C缆式扩散硅型
YF－L1R杆式陶瓷电容型
YF－L2R杆式扩散硅型
YF－L1D直装式陶瓷电容型
YF－L2D直装式扩散硅型
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接件材料
|
|
3
9
|
不锈钢1Cr18Ni9Ti
特殊约定
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接方式
|
|
F
Z
Y
|
法兰DN50 PN1.6MPa Gb9119
配安装支架
特殊约定
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接材料
|
|
3
5
9
|
不锈钢1Cr18Ni9Ni
丁腈橡胶与聚氯乙烯复合物
特殊约定材料
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
传感器密封材料
|
|
1F
2F
9F
|
氟橡胶
丁腈橡胶
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
输出信号
|
|
2
9
|
4～20mA二线
特殊约定
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外壳类型
|
|
A
B
Y
|
铝外壳无现场指示IP65
铝外壳带现场指示IP65（模拟显示表）
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
精度等级
|
|
2
5
6
7
9
|
0.2
0.5
1.0
2.0
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
配重
|
|
H
Z
Y
|
无配重
标准配重
特别约定
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安装尺寸（单位）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
量程代码
|
|
|
|
|
|
|
|
|
|
|
|
|
|
附加功能
|
|
I
L
|
本安型ExiaⅡCT5
传感器电缆长度(m)
|
|
|
|
|
|
|
|
|
AK-L1C
|
3
|
F
|
3
|
1F
|
2
|
B
|
5
|
H
|
|
D7
|
IL(5m)
|
|
选型举例
|
|
