产品详情

液位变送器

用途

AK-3051LT液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。 Lt型液位变送器采用标准的法兰进行安装联接。

通用技术性能和参数

    输出信号：4～20MA.DC二线制（模拟）
              二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
    供电电源：12～45V.DC(详见负载特性图)
    负载特性：

量程比：10：1或100比1
    电源影响：<0.005%输出量程/V
    负载影响：电源稳定时，无负载影响。
    测量精度：调校量程的±0.1%，±0.2（标配精度为±0.2%，若选择其他精度请在订货选

型时注明。）
    阻    尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
    启动时间：<2秒，不需预热
    工作环境：环境温度 -29～93℃（模拟放大器）
                       -29～75℃（数字/智能放大器）
                       -29～65℃（带显示表头）
              环境湿度 0～95%
    防护特性：防护能力 IP65
    防爆类型：隔爆型 Exd II BT4-6
              本安型 Exia II CT5
    静压影响：DP类零位误差：对于14MPa,±0.1%最大量程限值或±0.25%最大量程限值

(量程代号为3),在管道压力下通过调零给予校正。
    HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
    电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
    指示表(%)：液晶数显精度±0.2%
    振动影响：任何方向200Hz振动时，±0.05%/g。
    安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
    重    量：3.9Kg（不包括附件）

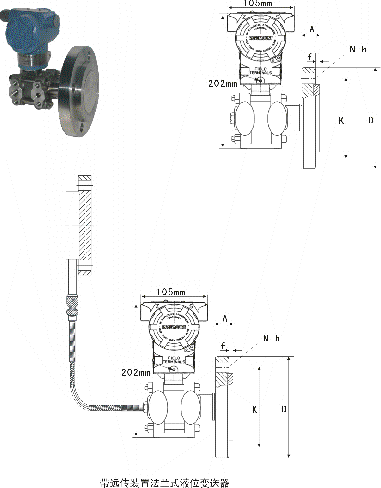

典型产品外形尺寸

法兰联接尺寸表

单位：mm

法兰规格

外形尺寸

安装尺寸

插入筒尺寸

代号

通径

压力等级

外径
D

凸面直径
d

厚度
A

凸面高
f

分布圆
K

螺孔数
n

直径
h

螺栓
f

直径
B

凸出长度
L

2A1

150Lb

φ152

φ92

5.5

φ120.6

φ19

M16

暂供
φ60

0 (0")
50 (2")
100(4")
150(6")

2A3

300Lb

φ165

φ127

2A6

600Lb

3A1

150Lb

φ191

φ127

27.5

φ152.4

φ19

M16

φ77

3A3

300Lb

φ210

32.5

φ168.3

φ23

M20

3A6

600Lb

37.5

4A1

150Lb

φ229

φ157

φ190.5

φ19

M16

φ95

4A3

300Lb

φ254

33.5

φ200

φ23

M20

4A61

600Lb

φ273

43.5

φ216

φ25

M22

AK-3051LT型法兰式液位变送器选型

AK-3051LT型法兰式液位变送器

代号	测量范围（KPa）
3 4 5 6	0 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5

代号

输出形式

SF
S

4～20mA.DC 模拟放大器，线性输出

4～20mA.DC 数字放大器，带4位数字显示
4～20mA.DC 智能放大器，并采用HART协议通讯

代号	负压侧容室和接头材质	负压侧排气／排液阀材质	负压侧隔离膜片材质
12 22 23 24 25 33 35	碳钢 316钢 316钢 316钢 316钢哈氏合金C 哈氏合金C	316钢 316钢 316钢 316钢 316钢哈氏合金C 哈氏合金C	316L钢 316L钢哈氏合金C 蒙耐尔合金钽哈氏合金C 钽

代号	正压侧隔离膜片材质	正压侧接液密封面材质
A B C N V H	316L钢哈氏合金C 钽镍200 蒙耐尔合金钛	平法兰式与远传膜片相同材料凸法兰式均为316钢

代号	安装法兰通径
2 3 4	通径2" 通径3" 通径4"	注：供货产品的密封面为RF型突面式。根

代号	压力等级	据需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型环连接面式。
1 3 6	150Lb或PN10/16bar 300Lb或PN25/40bar 600Lb或PN64bar	据需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型环连接面式。

代号	灌充液
L S	低粘度硅油－60～150℃ ρ=0.93 普通硅油－45～250℃ ρ=0.96

代号	膜片凸出长度（mm）
0 2 4 6	0 （平膜片形式） 50（2"） 100(4") 注：可供非系列长度。 150(6")

代号	选用件
S M3 d I	负压侧带一个远传装置数显指示表 4位LCD数字显示隔爆型，防爆标志ExdⅡBT4-6 本安型，防爆标志ExiaⅡCT5	注：“□” 内填入毛细管长度代号：05（1.5米）、10（3米)或15（4.5米），一般负压侧提供扁平式。

AK-3051LT 4 E 23 B 3 A 1 L 0 S15 M1 0～25KPa 选型举例
