气体涡轮流量计的工作原理及设计

文章出处:本站人气:565发表时间:2018-10-15 00:25:40【

气体涡轮流量计主要用于工业管道中空气、氮气、氧气、氢气、沼气、天然气、蒸汽等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。气体涡轮流量计较差压式流量计更适合流量变化幅度较大的场合,其较宽的量程比,在某种程度上又可降低测量管直径,降低投资。随着天然气计量技术的发展和对天然气贸易、交接计量要求的提高,气体涡轮流量计将会逐步使用于天然气流量计量中。同时由于天然气的密度较小,如何进一步简化涡轮流量计的结构、简化涡轮流量计的安装和进一步提高涡轮流量计的灵敏度,是现有涡轮流量计中的重要课题,且现有技术中的气体涡轮流量计检测元件结构复杂,制造成本高,精度低且使用寿命短。



发明内容

本实用要解决的技术问题是提供一种结构简单紧凑、组装方便、制造成本低、运行稳定性好且精度高的气体涡轮流量计。

气体涡轮流量计的工作原理及设计

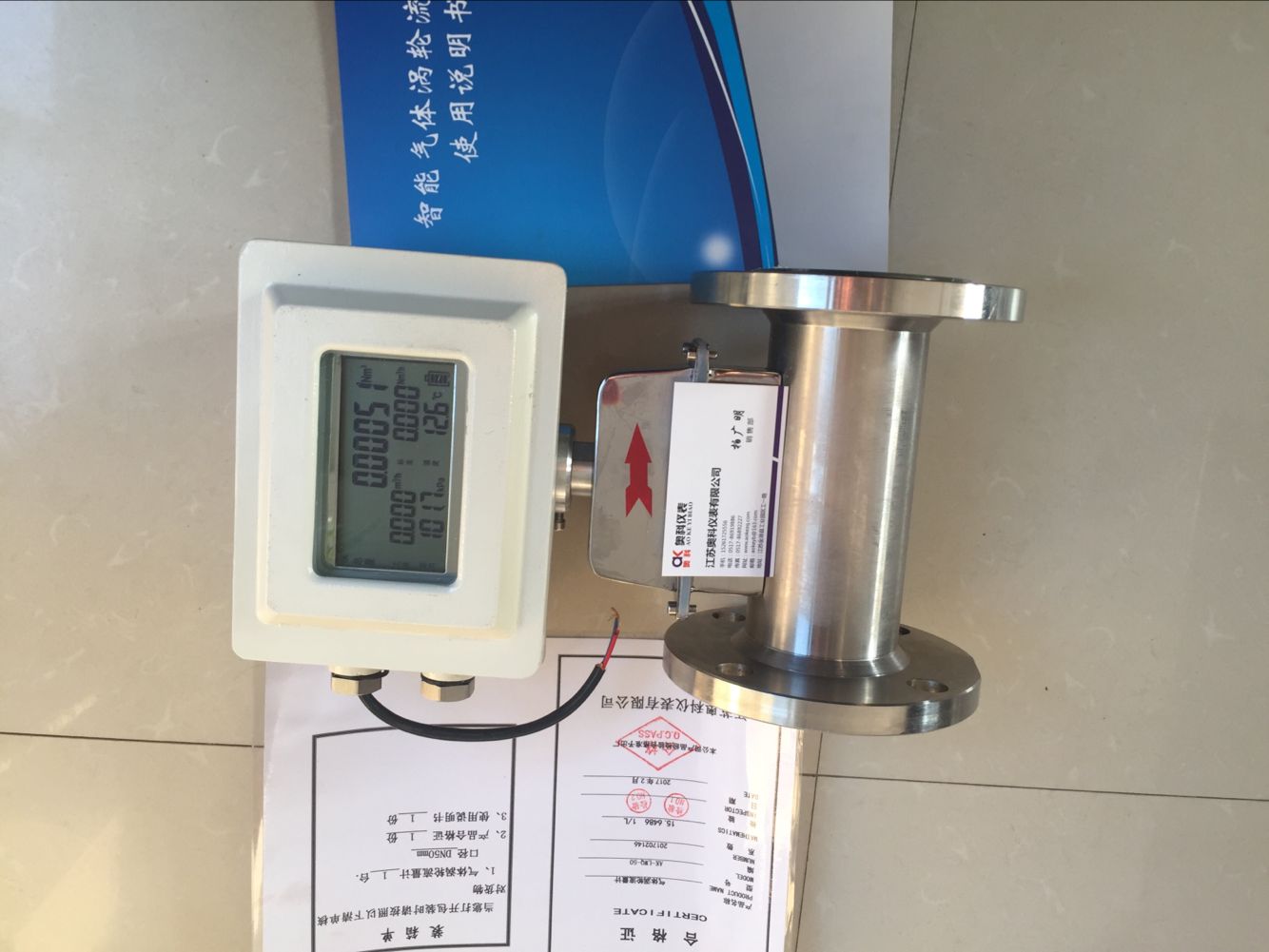

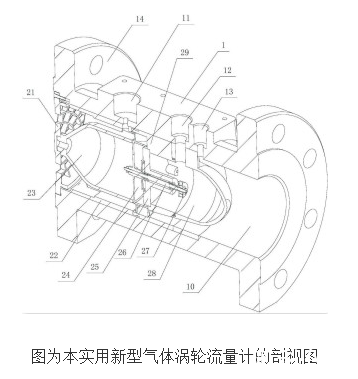

本实用提供一种气体涡轮流量计,其包括壳体1和表芯组件,所述壳体1上开设有通孔10,所述通孔的两端设有连接法兰14,所述表芯组件安装在所述通孔内,所述表芯组件包括整流盖21、套筒22、前导流体23、支撑座29、叶轮24和后导流体28,所述套筒套设在所述通孔内,所述整流盖固定在所述套筒入口端,所述前导流体位于所述套筒内且固定在所述整流盖上,所述支撑座固定在所述套筒的出口端,所述支撑座内固定有表芯安装座25,所述表芯安装座上转动地安装有转轴26,所述叶轮位于所述支撑座内且固定在所述转轴的头部,所述转轴的尾部固定有发讯盘27,所述后导流体固定在所述支撑座端部,所述壳体上开设有第一检测孔11、第二检测孔12和第三检测孔13,所述第一检测孔延伸至所述套筒内,所述第二检测孔延伸至所述后导流体内,所述第三检测孔延伸至所述通孔出口端。

进一步的,所述转轴通过轴承转动地安装在所述表芯安装座上,所述壳体上开设有加油孔15,所述加油孔的出口端朝向所述轴承。所述通孔为阶梯孔,所述表芯组件套设在所述通孔内且通过螺钉固定。所述后导流体与所述支撑座之间设有密封圈。所述套筒与所述支撑座之间、所述支撑座与所述后导流体之间通过扣合连接。

本实用气体涡轮流量计,结构简单紧凑,组装方便快捷,利于日常维护保养,运行稳定,可靠性高且精度好。

此文关键字:气体涡轮流量计
