天然气流量计常用款介绍
天然气作为一种能源和化工原料其计量精度越来越被人们重视。但是每当起初选型时就会让客户难以选择、因为可测量天然气的流量计实在太多、有涡街流量计、孔板流量计、旋进旋涡流量计、气体涡轮流量计、气体罗茨流量计、这几款流量计都具有它自身的优点、具体应该怎样选择、下面我们来看下客户现场管道有干扰及震动的情况下、应该怎么样来选择、有震动以及干扰的情况下、我们可以选用机械式或差压式测量原理的流量计（比如气体罗茨流量计、孔板流量计）如现场无干扰无震动可的情况下、我们可以选用流体震荡式流量计、（比如涡街流量计、旋进旋涡流量计流量计）如现场流量比较大、有震动干扰的情况下、我们可以选用气体涡轮流量计！
今天我们着重介绍气体罗茨流量计，气体涡轮流量计，旋进旋涡流量计
第一款气体罗茨流量计简介：

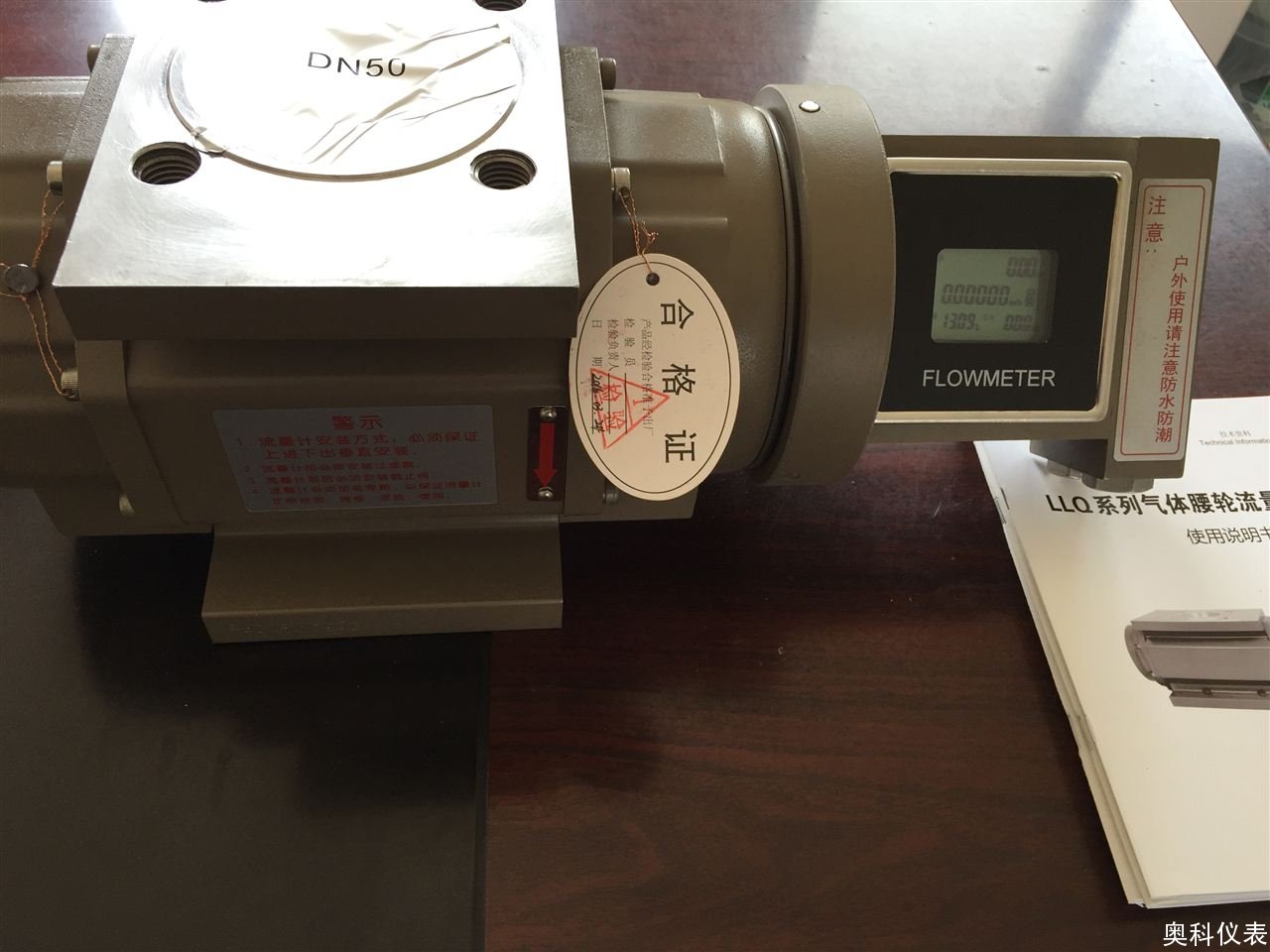

一、气体罗茨流量计简介：

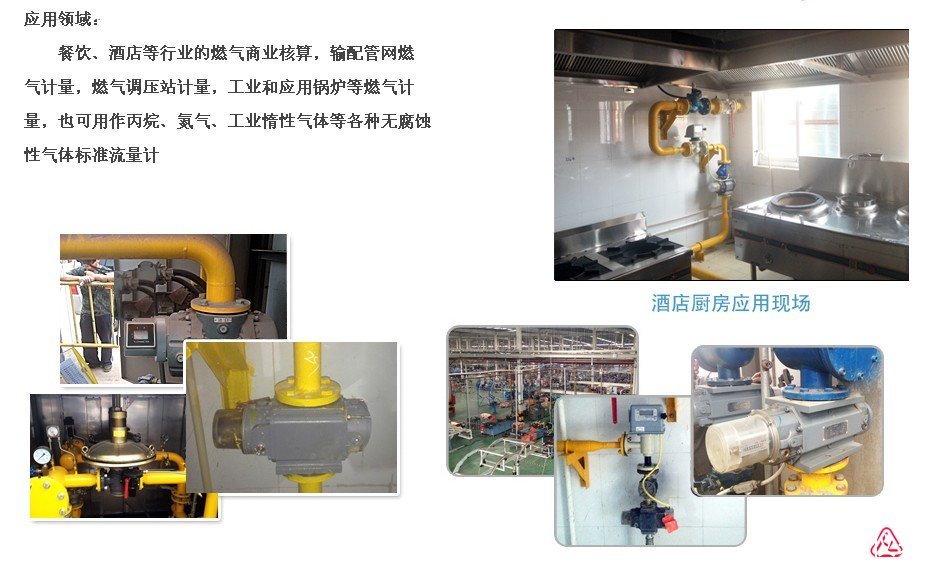

的AK-LLQ气体罗茨流量计是一种测量封闭管道中气体介质流量的速度式仪表、适用于天然气及其他工业领域中的气体量测量。由于其体积小、测量精度高、重复性好、特别适用于餐饮/宾馆/企业天然气结算计量。在它的计数器上显示的是现场管道当中的、工作温度和工作压力下流过的气体的体积量，即修正流量，单位nm3.也可切换工况流量，单位m3。仪表内部关键部件(如容积式转子都是采用德国进口的、采用国际知名品牌元器件、仪表整体设计制造均采用国际技术、因此保证该仪表在任何现场工况条件下都可做出计量。
二、气体罗茨流量计工作原理：
当被测气体介质流经传感器时，流体的动压力使进出口产生一个差压值，从而推动容积转子的旋转，这样两个容积转子交换旋转，容积转子每转一圈都会产生一个流体固定值，即出气量与转子圈数成正比，通过转子与其他转动机构产出线圈信号，传感器内的探头借助于流体的流速从而产生感应信号，容积转子为周期性地改变磁电感应系统中的磁阻值，使通过转子感应器的磁通量周期性地产生电脉冲信号，在经放大器放大后进行表头显示、进行温度、压力、流量总量与顺时流量的测量与计量。
三、气体罗茨流量计产品特点：
1、采用传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、稳定性好、线性好、使用寿命时间长。
2、采用微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。
3、采用微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行，一块锂电池可连续工作5年。
4、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
5、采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
6、表头可360°旋转，安装使用简单方便。
7、精确度，正常国标精度±1.5%R、zui好可达±1.0%R。
8、重复性好，短期重复性可达0.005%～0.02%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
9、可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（
Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
10、通用性好，所有罗茨流量传感器均可使用通用的附件。
11、配置RS-485通讯接口和IC卡专用信号集中器配套，并可通过GPRS/CDMA、internet、电话网络组成远程数据采集机监控系统，便于数据的集中采集和实时管理。
12、电路采用表贴安装工艺，结构紧凑、抗干扰能力强、可靠性高。
13、采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越。
14、采用浮点运算和五段仪表系数自动修正，并有故障自诊断和报警功能。
15、采用高对比度的液晶显示器，可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池用量百分量，并带中文提示符。
16、具有实时数据存储功能，防爆标志为ExibllCT4 。

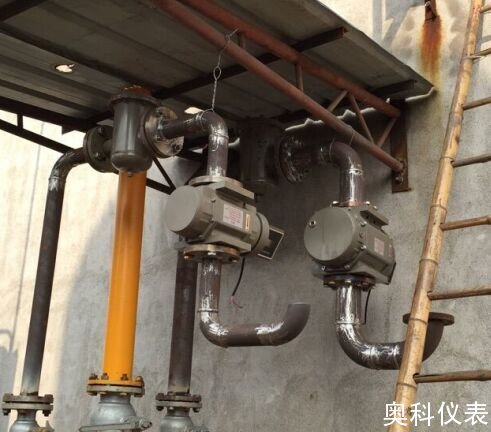

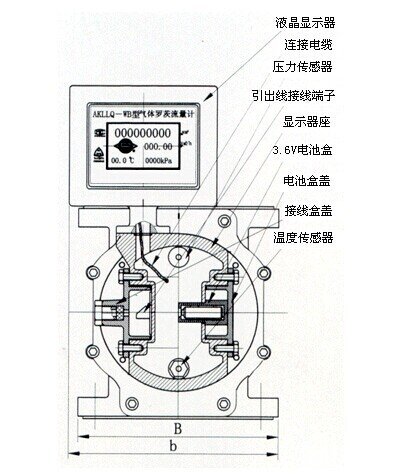

四、气体罗茨流量计始动流量及流量上限
|
公称通径 |
仪表型号 |
起步流量 |
流量上限 |
压力损失 |
耐压等级 |
精度等级 |
量程比 |
仪表材质 |
|
(mm) |
------- |
（m3/h） |
（m3/h） |
（Pa） |
（Mpa） |
------- |
------- |
------- |
|
DN25 |
LLQ-16 |
0.03 |
16 |
120 |
1.0/1.6 |
1.5/1.0 |
20:1 |
铝合金 |
|
DN40 |
LLQ-20 |
0.05 |
20 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
铝合金 |
|
LLQ-25 |
0.05 |
25 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
铝合金 |
|
|
LLQ-30 |
0.05 |
30 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
铝合金 |
|
|
LLQ-40 |
0.07 |
40 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
铝合金 |
|
|
LLQ-60 |
0.08 |
60 |
180 |
1.0/1.6 |
1.5/1.0 |
60:1 |
铝合金 |
|
|
DN50 |
LLQ-20 |
0.05 |
20 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
铝合金 |
|
LLQ-25 |
0.05 |
25 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
铝合金 |
|
|
LLQ-30 |
0.05 |
30 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
铝合金 |
|
|
LLQ-40 |
0.07 |
40 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
铝合金 |
|
|
LLQ-60 |
0.08 |
60 |
200 |
1.0/1.6 |
1.5/1.0 |
60:1 |
铝合金 |
|
|
LLQ-85 |
0.08 |
85 |
210 |
1.0/1.6 |
1.5/1.0 |
70:1 |
铝合金 |
|
|
DN65 |
LLQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
铝合金 |
|
LLQ-140 |
0.1 |
140 |
220 |
1.0/1.6 |
1.5/1.0 |
120:1 |
铝合金 |
|
|
DN80 |
LLQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
铝合金 |
|
LLQ-140 |
0.1 |
140 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
铝合金 |
|
|
LLQ-200 |
0.1 |
200 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
铝合金 |
|
|
DN100 |
LLQ-300 |
0.18 |
300 |
280 |
1.0/1.6 |
1.5/1.0 |
110:1 |
铝合金 |
|
LLQ-450 |
0.18 |
450 |
300 |
1.0/1.6 |
1.5/1.0 |
110:1 |
铝合金 |
|
|
DN150 |
LLQ-650 |
0.5 |
650 |
580 |
1.0/1.6 |
1.5/1.0 |
80:1 |
铸铁 |
|
LLQ-1000 |
0.6 |
1000 |
600 |
1.0/1.6 |
1.5/1.0 |
80:1 |
铸铁 |
|
|
DN200 |
LLQ-1600 |
0.8 |
1600 |
850 |
1.0/1.6 |
1.5/1.0 |
60:1 |
铸铁 |
|
DN250 |
LLQ-3000 |
2 |
3000 |
1050 |
1.0/1.6 |
1.5/1.0 |
40:1 |
铸铁 |
第二款气体涡轮流量计简介

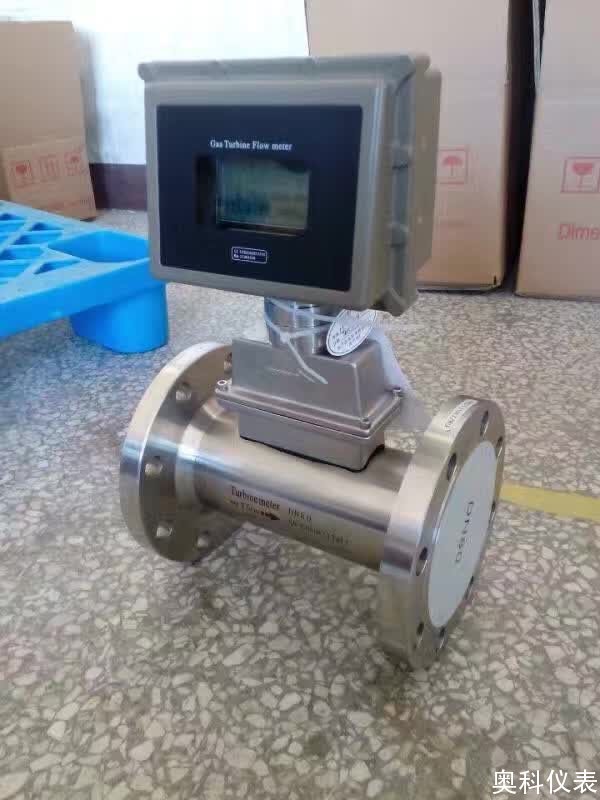

一、气体涡轮流量计简介：
气体涡轮流量计是一种测量封闭管道中气体介质流量的速度式仪表、适用于天然气及其他工业领域中的气体量测量。由于其体积小、精度高、重复性好、特别适用于贸易结算计量。在它的计数器上显示的是现场管道当中的、工作温度和工作压力下流过的气体的体积量，即未修正流量，单位m3。也可以显示成标准气压下的流量（20℃，101.325kpa）的体积量（Nm3）。
二、气体涡轮流量计工作原理：
气体涡轮流量计采用叶轮探头进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的累计流量，其输出信号为频率，易于数字化。图中感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
三、气体涡轮流量计产品优点：
1、气体涡轮流量计精度高，压力损失小，始动流量低，对温度压力和流量进行自动跟踪补偿，电池供电，可输出多种信号，选用进口轴承，寿命长，安装方便。智能型速度式流量仪表是集流量、温度、压力检测功能于一体，并能进行温度、压力补偿，具有准确度高、重复性好、测量范围宽、安装使用方便等优点。
2、采用微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。
3、采用微功耗高新技术，整机功耗低。既能用内置3.6V电池长期供电运行，又可由外电源24V供电运行。
4、采用传感器，抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
5、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
6、采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
7、流量计表头可180°旋转，安装使用简单方便。
8、高精度计量，一般可达±1.5%、±1.0%。
9、重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
10、可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（
Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
四、气体涡轮流量计技术参数：
管道式：DN20～DN300
精度等级： 管道式：±1.5级，±1.0级
环境温度： -20℃～80℃
大气压力： 86KPa～106KPa（0.86KG-1.06KG)
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级： ExdIIBT6
连接方式： 法兰连接
五、气体涡轮流量计显示方式：
（1）远传显示： 脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
（4）显示标准瞬时流量及标准累计流量
（5）显示当前压力、温度、电池电压
（6）脉冲输出，p-p值由供电电源确定
（7）4～20mA两线制电流输出
（8）单位体积脉冲输出及传感器原始脉冲输出
（9）带有RS485通迅接口
六、气体涡轮流量计基本参数：
表1
|
仪表口径及连接方式 |
25、40、50、80、100、150、200、250采用法兰连接 |
|
25、40可采用螺纹连接 |
|
|
精度等级 |
±1.5%R、±1%R |
|
量程比 |
1:10；1:20；1:30 |
|
显示方式 |
宽屏显示器同时显示瞬时流量、日累积流量、总累积流量 |
|
温度、压力、时间、日期、电池电量 |
|
|
仪表材质 |
表体：304不锈钢；叶轮：防腐ABS或铝合金；显示器：铸铝 |
|
温度、压力传感器 |
内置 |
|
被测介质温度（℃） |
-30℃～+80℃ |
|
环境条件 |
介质温度：-30℃～+80℃，相对湿度5%～90%，大气压力86～106Kpa |
|
通讯信号 |
三线制工况脉冲、三线制标况脉冲 |
|
三线制4-20mA、RS485协议、IC卡信号 |
|
|
供电电源 |
内置锂电池、外供24VDC双供电 |
|
传输距离 |
≤1000m |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
表二
|
型 号 |
说 明 |
||||
|
AK-LWQ |
□ |
—□ |
/□ |
/□ |
|
|
类型 |
D |
智能温度压力补偿型气体涡轮流量计 |
|||
|
仪表口径 |
25A/B/C |
25mm |
|||
|
40A/B |
40 mm |
||||
|
50A/B |
50 mm |
||||
|
80 |
80 mm |
||||
|
100 |
100 mm |
||||
|
150 |
150 mm |
||||
|
200 |
200 mm |
||||
|
250 |
250 mm |
||||
|
300 |
300 mm |
||||
|
传感器材质 |
N |
基本材质，铝合金。（高耐压：1.0MPa） |
|||
|
S |
不锈钢材质。（高压防腐型） |
||||
|
特殊结构 |
A |
氧气专用结构（脱油脱脂处理） |
|||
|
B |
压缩空气专用结构（高流速设计） |

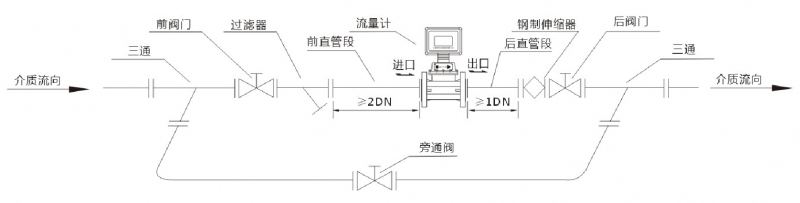

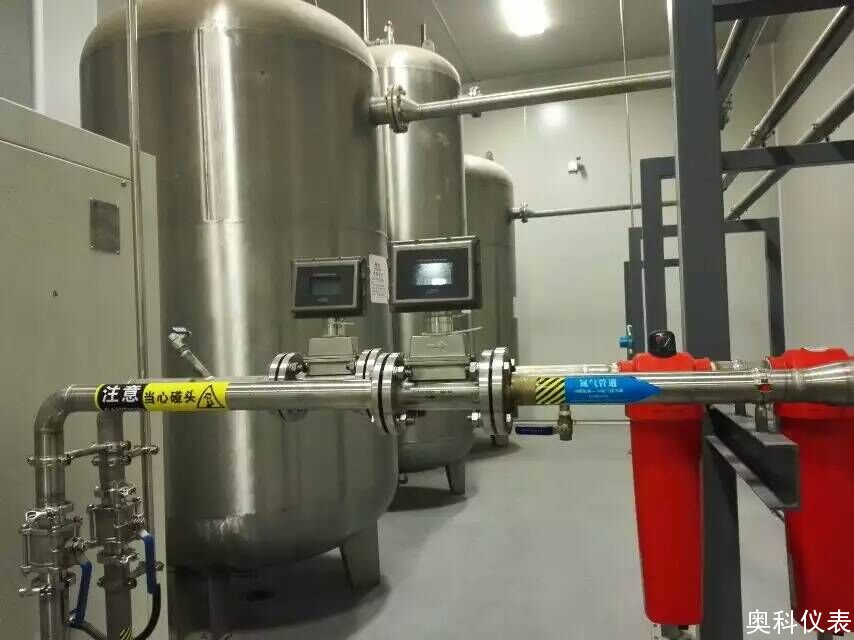

七、气体涡轮流量计安装草图：
环境要求：
1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2、避开高温热源和辐射源的直接影响。若须安装，须有隔热通风措施。
3、避开高湿环境和强腐蚀气体环境。若须安装，须有通风措施。
4、天然气流量计应尽量避免安装在振动较强的管道上。若须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5、zui好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6、流量计安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
第三旋进旋涡流量计简介

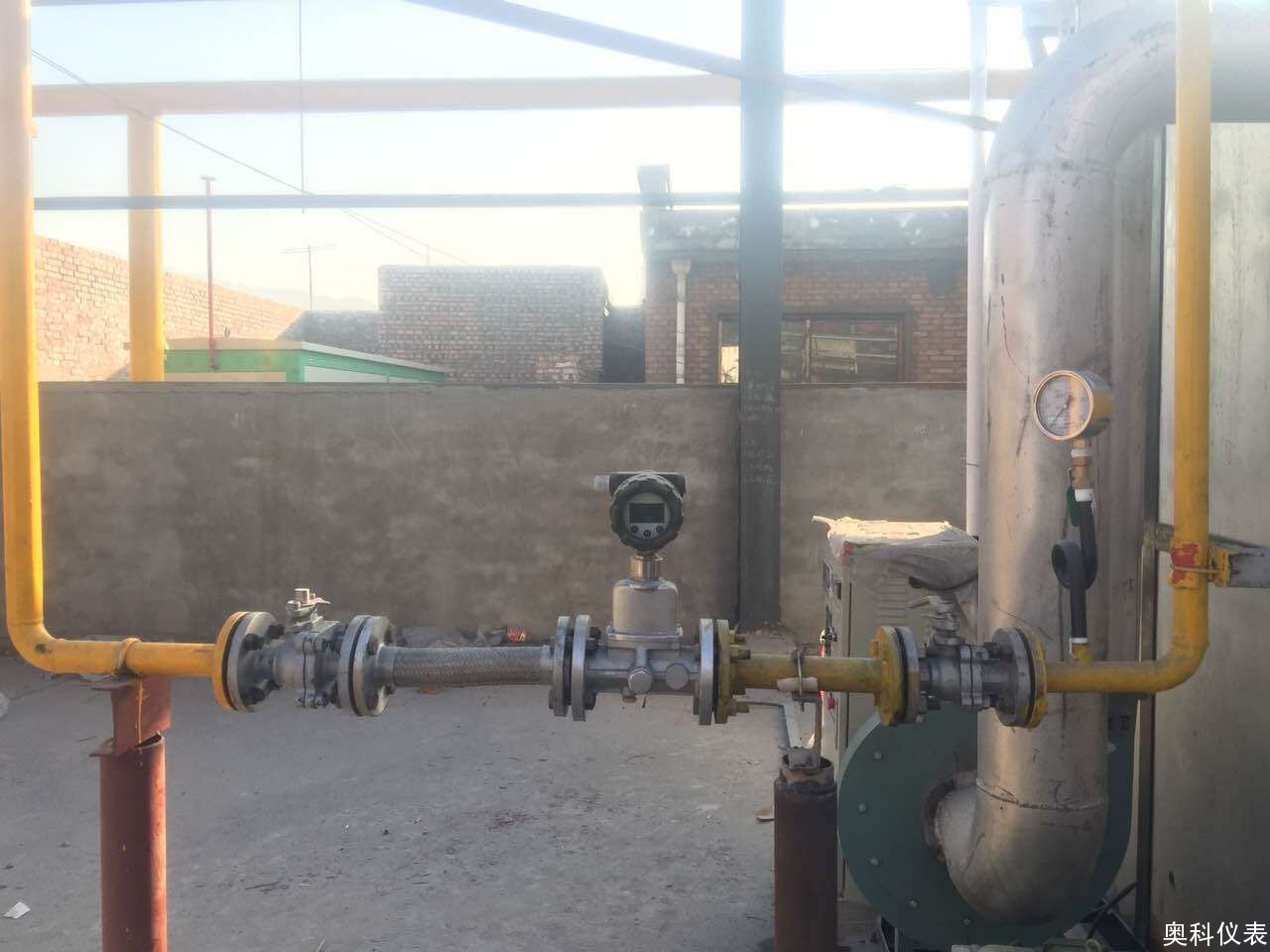

一、旋进旋涡流量计简介：
旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的水平的气体流量仪表。
旋进旋涡流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于漩涡式测量原理，用于计量流经封闭管道的气体总量。流量计基型由流量传感器和漩涡发生体两部分组成。该流量计采用先进的单片机技术和微功耗高新技术，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示标准状态下（P0=101.325kPa，T0=293.15K）的体积总量。
旋进旋涡流量计利用漩涡发生体元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
三、旋进旋涡流量计工作原理与结构特征：
1、工作原理：
流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大水成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，zui后在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。
2、结构：

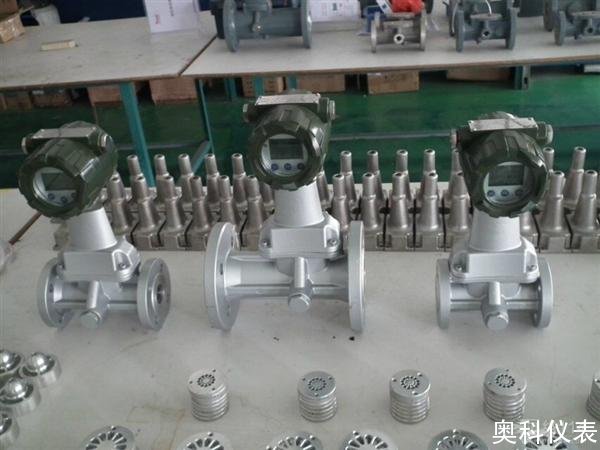

旋进旋涡流量计结构紧凑，主要由壳体、旋涡发生体、传感器（温度、压力、流量）、整流器、支架和转换器构成。
三、旋进旋涡流量计优势：
★无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
★采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
★智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
★采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；
★采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
★采用EEPROM技术，参数设置方便，可保存，并可保存zui长达一年的历史数据；
★转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；
★配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输；
★压力、温度信号为变送器输入方式，互换性强；
★整机功耗低，可用内电池供电，也可外接电源。
四、旋进旋涡流量计法兰尺寸表：
|
公称通径 DN（mm） |
公称压力 （MPa） |
外形尺寸（mm）
|
表体材质 |
重量 （kg） |
||
|
表体长度L |
高度H |
不锈钢 |
铝合金 |
|||
|
20 |
1.6/2.5/4.0 |
180 |
347 |
√ |
|
5 |
|
6.3、10、16 |
180 |
357 |
√ |
|
|
|
|
25 |
1.6/2.5/4.0 |
200 |
367 |
√ |
|
7 |
|
6.3、10、16 |
200 |
378 |
√ |
|
10 |
|
|
32 |
1.6/2.5/4.0 |
230 |
383 |
√ |
|
9 |
|
6.3、10、16 |
230 |
402 |
√ |
|
12 |
|
|
50 |
1.6/2.5/4.0 |
230 |
403 |
√ |
|
11 |
|
6.3、10、16 |
260 |
421 |
√ |
|
14 |
|
|
80 |
1.6 |
330 |
438 |
|
√ |
11 |
|
2.5/4.0 |
330 |
438 |
√ |
|
18 |
|
|
6.3、10、16 |
330 |
446 |
√ |
|
21 |
|
|
100 |
1.6 |
410 |
468 |
|
|
14 |
|
2.5/4.0 |
410 |
475 |
√ |
|
18 |
|
|
6.3、10、16 |
410 |
483 |
√ |
|
33 |
|
|
150 |
1.6 |
585 |
542 |
|
√ |
21 |
|
2.5/4.0 |
585 |
549 |
√ |
|
52 |
|
|
6.3 |
585 |
572 |
√ |
|
72 |
|
|
200 |
1.6 |
700 |
618 |
|
√ |
41 |
|
2.5 |
700 |
626 |
√ |
|
117 |
|
|
4.0 |
700 |
634 |
√ |
|
127 |
|
五、旋进旋涡流量计流量范围：
|
公称通径DN（mm） |
类型* |
流量范围（m3/h） |
工作压力（MPa） |
精确度等级 |
重复性 |
|
20 |
|
1.2-1.5 |
1.6 2.5 4.0 6.3 10 16 |
1.0 1.5 |
≤2.5MPa 铝合金
≥4.0MPa 不锈钢
小于基本误差限正值1/3 |
|
25 |
|
2.5-30 |
|||
|
32 |
|
4.5-60 |
|||
|
50 |
A型 |
10-150 |
|||
|
B型 |
6-75 |
||||
|
80 |
A 型 |
28-400 |
|||
|
B型 |
18-200 |
||||
|
100 |
A型 |
50-800 |
|||
|
B型 |
40-60 |
||||
|
150 |
A型 |
150-2250 |
1.6 2.5 4.0 |
||
|
B型 |
100-1200 |
||||
|
200 |
|
360-3600 |
六、旋进旋涡流量计技术参数：
|
公称通径（mm） |
25，40，50，65，80，100，125，150，200 |
|
公称压力（MPa） |
DN25-DN200 4.0（>4.0协议供货） |
|
介质温度（℃） |
-20℃-+70℃ |
|
本体材料 |
铝合金 、不锈钢（其它材料协议供货） |
|
允许振动加速度 |
0.1g |
|
精确度 |
±1%R，±1.5%R |
|
范围度 |
1:15～1:30 |
|
供电电压 |
传感器：+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5 |
|
防护等级 |
IP65 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
天然气、压缩空气、轻烃气、氮气、二氧化碳 |
|
传输距离 |
传感器：zui长可达4km，两线制变送器（4～20mA）：负载电阻≤750Ω |
七、旋进旋涡流量计安装注意事项:
（1）安装仪表前，管道一定要清扫干净，被测介质不洁净时，要加过滤器，否则漩涡放大器、易被卡住。
（2）拆装流量计时，对磁感应部分不能碰撞。
（3）投运前先进行仪表系数的设定。仔细检查，确定仪表接线无误，接地良好，方可送电。
（4）安装流量计时，一定要保证前后直管段要求，否则测量精度会有较大误差。
旋进旋涡流量计，旋进旋涡流量计价格，旋进旋涡流量计型号，旋进旋涡流量计厂家
售后服务承诺书：
1、经所销售的仪表系列产品，确保两年内提供同等价位的产品及备品备件的销售,并按需方要求免费提供相应的技术支持。
2、所提供的产品在一年内如出现产品质量问题（易损件或辅件除外）一律负责免费维修，并免费提供技术支持及需方的员工技能培训。
3、因所提供的产品出现质量问题，经技术部门核实,公司将派遣技术人员赶赴现场处理问题至客户满意。
4，我们公司的服务宗旨是：诚信做事，诚信做人！让客户满意，放心，省心！
