本文简要介绍插入式热式气体质量流量计的安装

一、选择安装点

    选择水平直管段安装，安装点表前和表后的直管段要求为：安装点上游的节流元件距安装点须大于5倍管道直径，安装点下游的节流元件距安装点须大于3倍管道直径，有条件的情况我们建议尽量使表前表后直管段长些。

二、安装底座

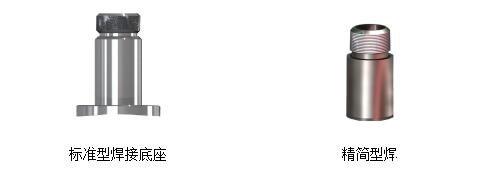

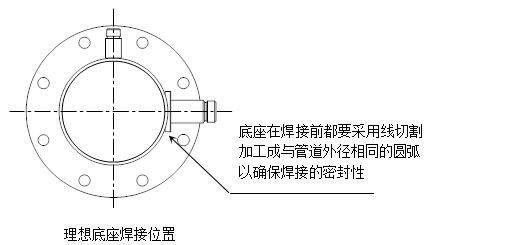

    底座根据安装方式不同，分为标准型和精简型，安装时应使底座位于管道截面方向的zui顶端，并使底座通孔的轴心垂直管道轴心。理想的底座焊接位置和焊接工艺。（如下图）

焊接有特殊要求的环境应按照相关要求进行操作。禁止在爆炸环境里进行焊接操作。

三、安装球阀

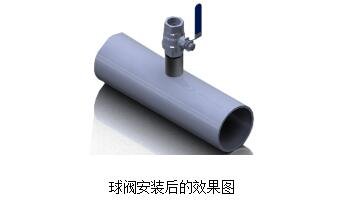

    将不锈钢专用阀门与焊接管道上的底座紧固前，应在压接触面使用密封垫（介质温度在100℃一下使用尼龙材料。100℃以上使用紫铜材质也可选用专用管螺纹胶进行密封）安装完成的效果图如下：

四、打孔

    经相关技术人员确认符合在线安装的场合，用专用的打孔器开孔，可以实现在线不停产开孔安装。停产打孔时可以采用多种方法，但要保证孔的轴心与底座的孔心同心，若不能保证同心建议可将管道上的孔大些，这样有一定间隙可以调整。

     打孔之前要仔细确认现场环境，确保操作安全。

     打孔完成后要及时关闭阀门，避免漏气。

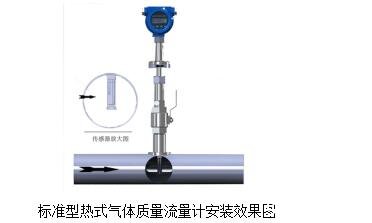

五、热式气体质量流量计的安装

1) 将仪表传感器连接杆上的止退螺母松开，使传感器存储腔连接螺母能沿着传感器连接杆向传感器方向滑动，使其传感器能缩入传感器存储腔连接螺母中。

2) 将传感器存储腔连接螺母旋紧于专用球阀上（在旋入前需在他们之间加装密封垫片）

3) 打开专用球阀，将传感器连接杆插入管道，直至止退螺母能够与腔式连接螺母锁紧。

4) 转动传感器连杆，使标记箭头与介质流动方向相同，锁紧止退螺母。

5) 更改转换器方向，如果显示屏的方向不能满足现场显示角度的要求，可以更改显示屏的方向，显示表头可以在水平6个方向转动。切断电源，打开转换器前盖，拆下传感器与转换器连线，（4组共6根接线位置排列为从左到右依次为【两根红色一组】【一根红色一组】【一根黄色一组】【两根黄色一组】 ）我们在出厂是已将组别分好。松开表头法兰（旋掉6颗M6的内六角螺丝），此时可以慢慢的移动表头（千万要小心不能将表头跌落）。当观测方便，重新固定法兰，并连接传感器与转换器连线，盖紧前盖接通电源。

6) 如果您是横向安装的本款仪表的显示屏可以90°180°270°的灵活安装，满足你现场实际需要。
